振動篩結構圖

發布日期：2024-12-23 08:53:51

　　振動篩由防塵罩、篩框、篩網、網框、清網裝置、電機(振源)、減震彈簧、底座等部分組成。

　　防塵罩：由進料口和斜錐體組成，其下端與篩框相連，以防止振動篩工作時車間內的粉塵落入物料中。常用的材料有不銹鋼、碳鋼和塑料3種材料。

　　篩框：由鋼板卷制焊接而成，上下兩端有承重環，下部內裝有法蘭環，用來固定篩網部件的結構。

　　振動電機：立式振動電機，分2、4、6、8、級四種規格，振動次數分別為2870、1460、980、740RPM，可設計成防爆型(易燃易爆場合)

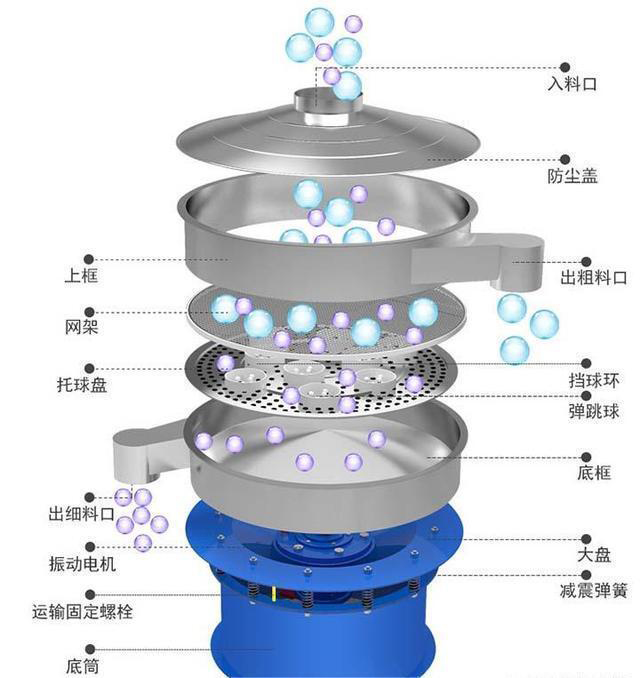

振動篩結構圖

　　篩網：型號有φ600、800、1000、1200、1500、1800等，材質有不銹鋼、碳鋼、塑料。

　　清網裝置：清理篩網孔內的堵塞物料，提高產量。它由硅膠和橡膠制成。也可選擇超聲波清洗裝置(635目)。

　　阻尼彈簧：沿傳振體有12-20個隔振彈簧。底座采用鋼卷焊接而成。底壁上有檢修門和電器開關座?；谏喜亢赣协h形法蘭，該法蘭通過隔振彈簧與傳振體連接。
