振動篩托梁 - 新鄉東源機械

發布日期：2023-06-10 12:03:08

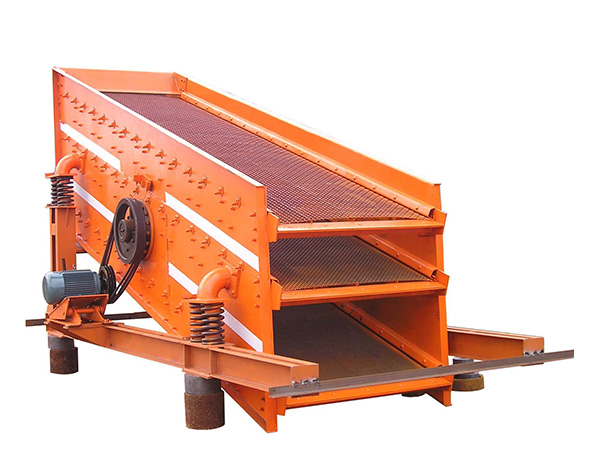

　　目前，市場上的直線振動篩有很多種，大致分為普通型、概率型、薄層、厚層等。雖類型不同，但結構大致相同，主要包括激振裝置、篩箱、篩體、彈性元器件和減振裝置等。

　　在實際生產中，振動篩開裂點一般有以下幾個部位：側板、底梁、激振器大梁、入料擋板組件、出料擋板組件。雖部件不同，但其處理原則相同，即對其進行加固處理以防止開裂位置延長。

　　現分別說明幾個部位的加固方案。

一、側板

　　側板開裂分2個方向。其中1個方向是垂直振動方向，此類問題若發現及時則不會超過500mm，可通過加副板的形式進行加固，以正方形加固板為主，裂紋周邊延長200mm即可。

　　另一類順著振動方向產生裂紋(不經常發生)，此類裂紋若不及時處理則會造成側板整體開裂，當發現此類裂紋時需整體加固副側板。副板和側板以鉚接為主，裂縫位置不做焊接處理。

二、底梁

　　底梁主要在中間部位容易開裂，采用打坡口、焊接平，再加副板的方法解決，通過塞焊和斷續焊接把副板和底梁固定在一起，能達到預期目的，延長使用壽命。

三、振動篩大梁

　　激振器大梁是整個振動篩的主要裝置，也是設備強度***高的部位，發生開裂的情況甚少，但現場條件各有不同，若有開裂，其加固方案和底梁類似，但其坡口深度與鋼板厚度一致，焊接質量要求高，副板以16mm~20mm鋼板為主，必要時副板上增加強筋。

四、入料口擋板組件

　　其損壞的主要原因是物料直接或間接沖擊所導致。破碎制砂生產線中的振動篩調整入料角度、高度，讓物料直接砸在盲板上，不對入料擋板造成沖擊，即可延長其使用壽命。若已磨損，可用常規的槽鋼、方管焊接在入料擋板一側，增加入料擋板的剛性以達到延長壽命的效果。

　　五、出料擋板組件

　　其損壞原因主要是由于物料運動磨損，鋼板磨薄后強度不夠從而造成損壞。可以對其進行堆焊至原有厚度，再將其焊接處磨平，必要時可進行熱處理，增強出料處的耐磨度。
